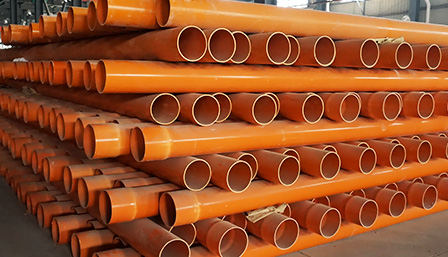

PVC-C埋地式电力电缆保护管

PVC-C 树脂为母料该产品具有高强度、柔韧性好、耐高温、耐腐蚀、阻燃、绝缘性能良好、无污染、不易老化、质轻、施工方便等特点,其各项性能指标经国家级、省检测、鉴定和认证,均已达到或超过国内的同类产品水平。产品性能大优于传统的石棉电缆排管及普通 PVC 管材,是传统电力电缆护套管的理想替代品。
订购热线:028-62317787
立即咨询

产品名称/ product name

PVC-C 树脂为母料该产品具有高强度、柔韧性好、耐高温、耐腐蚀、阻燃、绝缘性能良好、无污染、不易老化、质轻、施工方便等特点,其各项性能指标经国家级、省检测、鉴定和认证,均已达到或超过国内的同类产品水平。产品性能大优于传统的石棉电缆排管及普通 PVC 管材,是传统电力电缆护套管的理想替代品。

产品规格/ Product specifications

规格 平均外径 公称壁厚 承口长度 管材长度
dn×en/(mm×mm) dn/mm en/mm A/mm L/mm
φ110×5.0 φ110 5 50 6000
φ139×6.0 φ139 6 60 6000
φ167×6.0 φ167 6 80 6000
φ167×8.0 φ167 8 80 6000
φ192×6.5 φ192 6.5 100 6000
φ192×8.5 φ192 8.5 100 6000
Φ219×7.0 Φ219 7 120 6000
Φ219×9.5 Φ219 9.5 120 6000

适用范围/ Applicable scope

广泛用于城市电网建设和改造;城市市政改造工程;民航机场工程建设;工程园区、小区工程建设;交通、路桥工程建设城市路灯电缆敷设,并起导向和保护作用。

产品特性/ Product Features

特点 解释 作用
摩擦系数低(υ) 内壁光滑 可降低牵引电缆时摩擦力,极大限度降低因牵引力的损伤电缆截面。
阻燃 v-0级 更好保护电缆
抗压强度高 大于 5000N 或环刚度大于12KN/㎡
非金属制品 CPVC 原料 防涡流现象产生
耐腐蚀(酸碱) 分钟,10%的NaOH溶 20%的HCL溶液浸泡15 分钟,无起毛和脱层现象 适用:各种环境下的土囊施工,特别是盐碱地、海水浸泡地段是最好的选 择。
适应环境温度范围较宽(-40℃~+90℃) 符合 适用:国内各种环境温度下的土囊施 工,特别是寒冷、盐碱地、化工基地、 紫外线强地区是最好的选择。
维卡度高 (95℃) 电缆运行时产生热能对 管材的影响(比如:热变 形—管径缩小、内壁发 皱,从而影响物理和化学 性能) 电力标准维卡度为:93℃,而 CPVC 管为 95℃更适应电缆敷设适用。
耐击穿电压等级高 (实验方法:实验室 2000V) 适应于我国各种等级电压电缆保护使 用(220KV、110KV、66KV、35KV、 10KV)
绝缘性好 (100000MΩ) (实验:符合) 适应于我国各种等级电压电缆保护使 用(220KV、110KV、66KV、35KV、 10KV)
使用寿命长 (50年以上) 埋地后分解速度慢,主原 料为氯化聚氯乙烯。 可以延长管路使用寿命,降低综合造 价。可以反复放电缆。(电缆寿命为 25 年左右)
接头连接无焊点 无需焊接 极大限度降低因牵引力的损伤电缆外 表面表皮

安装指南/ Installation Guide

(一)CPVC 电力管管铺管安装

1、CPVC 电力套管标准定长(6 米)管材配置管枕 3 付,管枕间距为 2.0m,管枕距接头处为 0.5 m。

2、CPVC 电力护套管下管可由人工进行,由地面人员将管材传递给槽底施工人员。严禁将管材至槽边翻滚入内。

3、CPVC 电力护套管长短的调整,可用机械工具进行切割,切割处切口应垂直于管枕轴线,且应该光滑平整。

(二)CPVC 电力护套管连接

1、CPVC 电力护套管连接采用承插或接口连接。

2、CPVC 电力套管连表面应标有插入长度的标示,管材插入承口后,需确入此插入标示是否准确到位。

3、CPVC 电力护套管连接前应清除管材插口外部和橡皮环内面的泥土或其它附着物以方便连接,防止漏水。

(三)回填土

1、沟槽复土应在管道隐蔽工程验收后进行,填土应及时,防止管道暴露时间过长造成损失。

2、CPVC 电力护套管周围必须用软土回填。

3、回填土应由人工将其填入沟内,严禁机械回填写。

4、回填土质量,必须达到设计规定的密实度要求。
